Wspornik tarasowy Eterno Ivica 60-100 mm regulowany TVNM3

Czy wysokość 60-100 mm jest odpowiednia do poziomowania Twojego tarasu wentylowanego?

Tak, zakres płynnej regulacji od 60 do 100 mm to jeden z najbardziej optymalnych i uniwersalnych przedziałów wysokościowych, który pozwala na swobodne wyrównanie dużych uskoków i nierówności podłoża. Wspornik tarasowy Eterno Ivica TVNM3 (seria New Maxi) umożliwia mikrometryczne pozycjonowanie wysokości posadzki z milimetrową dokładnością za pomocą teleskopowego mechanizmu śrubowego z gwintem trapezowym. Dzięki technologii suchego montażu całkowicie eliminujesz potrzebę stosowania tradycyjnych zapraw klejowych, co bezpowrotnie rozwiązuje problem pękania i odpadania płytek na mrozie.

Jakie wady, ograniczenia i kompromisy techniczne posiada wspornik NM3 60-100 mm?

Zgodnie z filozofią transparentności metodologii TAYA, rzetelnie informujemy o ograniczeniach technicznych tego modelu, aby chronić Cię przed niedopasowanym zakupem. Model TVNM3 nie jest rozwiązaniem uniwersalnym ze względu na trzy specyficzne cechy konstrukcyjne:

Sztywna, stała głowica (Brak samopoziomowania 0%): Wspornik charakteryzuje się stałogłowicową strukturą (0% wbudowanego przegubu). Jeśli podłoże Twojego tarasu posiada spadki technologiczne (np. 2-3% dla odpływu wody), wspornik nie skompensuje ich automatycznie. Płyty tarasowe powielą skos wylewki. Jeśli chcesz uzyskać idealny poziom na pochyłym stropie, musisz zastosować zewnętrzne podkładki poziomujące (np. kliny z serii TWIST) bezpośrednio pod podstawę wspornika lub wybrać droższą serię wsporników samopoziomujących Eterno SE.

Konieczność dokupienia zewnętrznego klucza do regulacji: Pomimo tego, że wspornik NM3 posiada centralny otwór konstrukcyjny do regulacji wysokości od góry, funkcja ta jest nieaktywna bez dedykowanego, tytanowego lub stalowego klucza regulacyjnego Eterno Ivica. Klucz ten nie wchodzi w skład standardowego zestawu wsporników i wymaga osobnego zakupu.

Wymuszony dystans dylatacyjny 4 mm: Motylki dystansowe są fabrycznie zintegrowane z koroną na stałe. Jeśli Twój projekt zakłada nowoczesną, minimalistyczną fugę o szerokości 2 mm, montaż tego modelu w stanie surowym będzie niemożliwy bez czasochłonnego ręcznego usuwania listków z każdej głowicy.

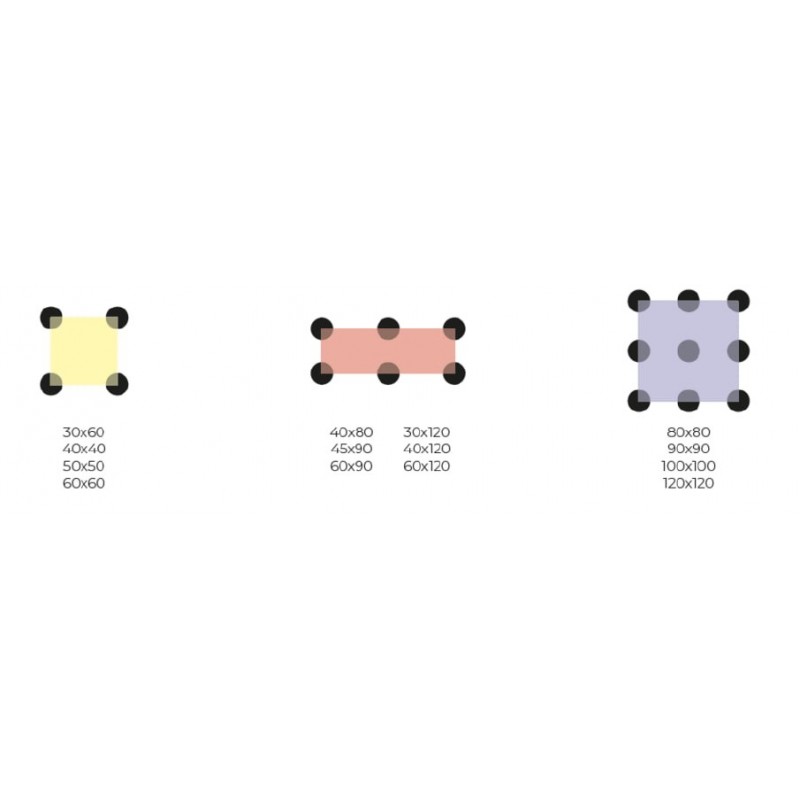

Ile sztuk wsporników TVNM3 zużyjesz na m2?

Precyzyjne wyliczenie zapotrzebowania na podpory decyduje o ekonomice i ostatecznym budżecie inwestycji. Zużycie punktów podparcia zależy przede wszystkim od wymiarów płyt posadzki.

Dla standardowych płyt gresowych o formacie 60x60cm (grubość 20 mm): W regularnym, powtarzalnym układzie siatki (bez uwzględniania linii brzegowych) teoretyczne zużycie wynosi dokładnie 2,78 sztuki wspornika na m2. W centralnych punktach tarasu jeden wspornik spoczywa na skrzyżowaniu fug i współdzieli obciążenie czterech stykających się narożników płyt gresowych.

Dlaczego musisz doliczyć bufor logistyczny (od 5% do 15%)? Zamawianie materiału wyłącznie na podstawie suchego przeliczenia powierzchni to błąd wykonawczy. Przy ścianach budynku, w narożnikach balkonów oraz wokół słupów balustrad wsporniki nie są współdzielone – tam podpora utrzymuje tylko jedną lub dwie krawędzie płyt. Ponadto wszelkie docinki, uskoki elewacji i załamania muru drastycznie wymuszają gęstsze rozstawianie podpór ratunkowych pod przyciętymi fragmentami ceramiki.

Jak skorygować wysokość tarasu bez podnoszenia płyt?

Model Eterno Ivica TVNM3 (od wysokości początkowej 40 mm w górę) całkowicie eliminuje największą wadę starych systemów podłóg podniesionych – konieczność uciążliwego, fizycznego podnoszenia płyt gresowych o masie przekraczającej nierzadko 20-30 kg w celu poprawienia poziomu wspornika.

W centralnej części głowicy wspornika znajduje się zintegrowana szczelina kształtowa połączona bezpośrednio z wewnętrznym trzpieniem śrubowym. Po ułożeniu posadzki, instalator swobodnie wprowadza smukły klucz regulacyjny bezpośrednio w wąską przestrzeń dylatacyjną (fuga 4 mm) pomiędzy płytami. Obrót klucza przenosi moment obrotowy na gwint, powodując płynne podnoszenie lub opuszczanie głowicy. Cały proces odbywa się pod pełnym, przygniatającym obciążeniem ułożonych płyt, co drastycznie skraca czas ostatecznego poziomowania systemu i zapobiega urazom kręgosłupa u montażystów.

Likwidacja efektu "głuchego stukania"

Stąpanie w twardym obuwiu po sztywnej płycie ceramicznej opartej bezpośrednio o plastikowy wspornik wywołuje uciążliwy dla ucha rezonans i swobodną propagację echa w głąb stropu (mostki akustyczne). Eterno Ivica rozwiązuje ten problem za pomocą technologii współwtrysku dwukomponentowego (bi-material).

szkielet konstrukcyjny wspornika z polipropylenu (PP) został fabrycznie połączony ze zintegrowaną, amortyzującą warstwą miękkiego termoplastycznego elastomeru (TPE) na szczycie korony. Górna powłoka gumowa pełni kluczową podwójną rolę:

• Dzięki sprężystości polimerów perfekcyjnie absorbuje drgania mechaniczne i redukuje głośny hałas uderzeniowy generowany na styku materiałów.

• Lepkość warstwy TPE drastycznie zwiększa współczynnik tarcia. Ciężkie płyty ceramiczne ulegają blokadzie ciernej, co całkowicie zapobiega ich niebezpiecznym mikoruchom poziomym i powstrzymuje rozjeżdżanie się spoin dylatacyjnych pod wpływem ruchu obrotowego pieszych.

• FAQ – Odpowiedzi na pytania techniczne klientów:

• Czy gwint wspornika NM3 nie zjedzie samoczynnie w dół pod dużym ciężarem?

  Nie. Wszystkie regulowane wsporniki z serii New Maxi wyposażone są w kluczową blokadę antywykręceniową gwintu (security lock system / anti-screwing safety lock). Mechanizm ten skutecznie zapobiega przypadkowemu obracaniu się i rozkręceniu wspornika poza bezpieczny zakres pod wpływem drgań eksploatacyjnych, co absolutnie chroni konstrukcję przed osiadaniem.

  Czy podstawa wspornika nie uszkodzi powłoki hydroizolacyjnej (papy/membrany EPDM)?

  Nie, podstawa została zaprojektowana specjalnie z myślą o ochronie delikatnych warstw izolacyjnych. Posiada ona imponującą średnicę aż 205 mm, co przekłada się na bezpieczną powierzchnię oporu wynoszącą 330 cm2 . Taka architektura gwarantuje optymalny rozkład naprężeń statycznych i dynamicznych na podłoże, całkowicie eliminując zjawisko wbijania się rantów podpory w miękką membranę pod wpływem asymetrycznego obciążenia.

  W jaki sposób przygotować ten wspornik do montażu w strefie przyściennej?

  Modyfikacja wspornika do montażu przy ścianach lub w narożnikach attyk odbywa się natychmiastowo na placu budowy. Wykorzystując fabryczne nacięcia u bazy listków dylatacyjnych (pre-cut tabs), możesz łatwo i bezużytecznie wyłamać motylki fugowe z głowicy. Dodatkowo na spodzie masywnej podstawy znajdują się wstępnie nacięte linie perforowane (pre-cut lines) – ich równe odłamanie pozwala na ścięcie kołnierza stopy, umożliwiając idealne dosunięcie wspornika do samej ściany budynku.
