Jeśli pracujesz z elektroniką, dobrze wiesz, że jeden niewidoczny ładunek elektrostatyczny może oznaczać poważne straty. Właśnie dlatego uziemienie podłogi ESD to nie opcja, a konieczność. W tym poradniku pokazuję, jak krok po kroku uziemić wykładzinę antystatyczną, czego unikać i na co zwrócić uwagę, żeby system naprawdę działał – a nie tylko wyglądał, jakby działał.
Nie tylko kabel i taśma. Zrozum, po co naprawdę uziemiasz podłogę ESD
W miejscach, gdzie na co dzień masz kontakt z elektroniką, nie ma miejsca na półśrodki. Wyładowania elektrostatyczne mogą zniszczyć delikatne komponenty, zanim zdążysz zauważyć, że coś poszło nie tak. Dlatego właśnie tak ważne jest, aby uziemienie podłogi ESD było traktowane jako obowiązkowy element ochrony, a nie tylko jako formalność przy odbiorze pomieszczenia. To nie kwestia wygody, ale realnego bezpieczeństwa – zarówno sprzętu, jak i ludzi. Jeżeli w przestrzeni znajduje się EPA (Electrostatic Protected Area), nie wystarczy jedynie założyć opasek na nadgarstki czy korzystać z antystatycznego obuwia. Podłoga musi działać jako aktywna część tego systemu. Właściwe odprowadzanie ładunków z ciała człowieka do ziemi przez wykładzinę ESD to jeden z fundamentów ochrony przed ESD.
Bez uziemienia, nawet najlepsza wykładzina nie spełni swojej funkcji – będzie jak dekoracja, a nie skuteczne narzędzie. Jeśli więc zadajesz sobie pytanie, jak uziemić podłogę ESD, zacznij od zrozumienia, dlaczego to w ogóle robisz. Nie chodzi tylko o zgodność z normami, ale o zbudowanie środowiska pracy, które chroni elektronikę przed tym, co niewidoczne, ale bardzo kosztowne.
Zacznij od fundamentu: co musisz przygotować, zanim rozwiniesz wykładzinę ESD?
Zanim przejdziesz do konkretów i sięgniesz po miedzianą taśmę, upewnij się, że Twoje podłoże jest gotowe. Serio – wszystko zaczyna się od dobrze przygotowanej powierzchni. Musi być sucha, czysta, wolna od pyłu, pozostałości klejów czy starych powłok. Jeśli wydaje Ci się, że „jakoś to będzie”, to niestety – w przypadku uziemienia podłogi ESD „jakoś” oznacza: „nie będzie działać”. Wilgoć? Odpada. Gipsowe, elastyczne lub sprężyste podłoża? Też nie są wskazane. Dlaczego? Bo mogą zakłócić przepływ ładunków elektrostatycznych i w praktyce zniweczyć działanie całego systemu. A przecież celem jest to, aby ładunki swobodnie i bez zakłóceń „uciekały” z ciała przez wykładzinę i taśmę do uziemienia budynku.
Jeśli zastanawiasz się, jak układać podłogę ESD, to właśnie od tego powinieneś zacząć – od stworzenia warunków, które w ogóle pozwolą temu systemowi działać. Dopiero wtedy przejdziesz do montażu samej wykładziny i elementów uziemiających. Bez solidnego fundamentu, nawet najlepszy materiał traci swoje właściwości. A przecież nie po to inwestujesz w wykładzinę antystatyczną, żeby została tylko z nazwy.
Taśma miedziana – Twój cichy bohater. Jak ją położyć, żeby działała naprawdę?
Można mieć najlepszą wykładzinę, z dokumentacją, certyfikatami i zapewnieniem producenta, że spełnia wszystkie normy. Ale jeśli taśma uziemiająca zostanie położona byle jak, cały system po prostu nie zadziała. To właśnie taśma – cienka, niepozorna, często niewidoczna po montażu – jest kluczowym ogniwem między wykładziną a instalacją uziemiającą budynku. Jej zadaniem jest zbieranie ładunków z powierzchni i przekazywanie ich dalej, w kontrolowany sposób. Jak więc prawidłowo ją ułożyć?
Po pierwsze – zawsze pod środkową częścią płytek lub wykładziny, nie przy krawędziach. Układaj ją prostopadle przez środek połączeń płytek, najlepiej co cztery moduły. Dobrą praktyką jest tworzenie siatki przewodzącej, która zapewni jednolite odprowadzanie ładunków z każdej części podłogi. Po drugie – nie zapomnij o wyprowadzeniu taśmy na zewnątrz i połączeniu jej z przewodem uziemiającym. Możesz wykorzystać zestawy z metalowym kątownikiem, nitem lub gotową wtyczką. Ważne, by to połączenie było trwałe i przewodzące – tutaj nie ma miejsca na „tymczasowe” rozwiązania. Uziemienie wykładziny antystatycznej działa tylko wtedy, gdy każdy jej element spełnia swoją rolę. I choć taśma miedziana nie rzuca się w oczy, to właśnie od niej zaczyna się skuteczność całego systemu. Trzymając się tych wskazówek, uzyskasz pełną odporność podłogi ESD na wyładowania elektrostatyczne, co przełoży się na realną ochronę zarówno sprzętu, jak i ludzi pracujących w strefie chronionej.
Zamontowane? To jeszcze nie koniec! Jak połączyć podłogę z systemem uziemienia budynku
Wiele osób kończy pracę w momencie, gdy wykładzina jest równo położona, a taśmy uziemiające wyglądają na solidnie zamontowane. To błąd. Dopiero fizyczne połączenie z instalacją uziemiającą budynku finalizuje cały proces. Nie wystarczy, że taśma dochodzi do ściany – musi zostać przedłużona za pomocą odpowiedniego przewodu, zakończonego np. wtyczką, kątownikiem lub specjalnym łącznikiem do szyny uziemiającej. W zależności od rozwiązania w budynku możesz potrzebować też adaptera lub specjalnego zestawu instalacyjnego.
Kluczowe jest jedno – połączenie musi być przewodzące, stabilne i odporne na rozłączenie. Tutaj nie można zostawiać niczego „na próbę”. Jeżeli w pomieszczeniu znajduje się więcej niż 60–80 m² wykładziny, zaleca się wykonanie dodatkowych punktów uziemiających. To nie fanaberia – większa powierzchnia generuje większe ryzyko nierównomiernego odprowadzania ładunków, a jeden punkt nie zawsze wystarczy. Zadbaj też o to, by przewód nie był narażony na uszkodzenia mechaniczne, np. przy przesuwaniu mebli. Jeżeli chcesz mieć pewność, że uziemienie podłogi ESD spełnia swoje zadanie, ten etap jest absolutnie nie do pominięcia.
Sprawdź również koniecznie: Jak czyścić podłogę ESD?
Mierz, kontroluj, nie zakładaj na słowo. Jak sprawdzać skuteczność uziemienia ESD?
Montaż zakończony, wszystko wygląda dobrze, producent zapewnia, że to działa – można zapomnieć? Nie. To jeden z najczęstszych błędów. System ochrony ESD to nie instalacja „raz na zawsze” – on wymaga regularnych kontroli. To właśnie pomiary rezystancji podłogi ESD pokazują, czy wykładzina nadal spełnia swoje funkcje. Pamiętaj, że z czasem może dojść do zabrudzeń, degradacji materiału, a nawet uszkodzenia taśmy uziemiającej, co nie zawsze widać gołym okiem. Zaleca się, by rezystancję sprawdzać przynajmniej raz w miesiącu, zwłaszcza w miejscach, gdzie na bieżąco pracuje się z elektroniką. Jeśli nie masz własnego miernika, warto nawiązać współpracę z firmą, która oferuje takie pomiary wraz z raportem.
Minimalne odchylenia od normy mogą oznaczać początek poważnych problemów. To też idealny moment, by sprawdzić stan techniczny przewodów i punktów uziemienia. Warto przy okazji skontrolować czystość powierzchni – nawet drobne zabrudzenia mogą wpływać na przewodnictwo. Regularne testy to nie nadgorliwość – to po prostu rozsądne podejście do ochrony sprzętu wartego setki tysięcy złotych.
Szczególną czujność warto zachować w przypadku podłóg do serwerowni i data center oraz warsztatów samochodów elektrycznych, gdzie niezawodność systemu ESD jest absolutnie kluczowa. W takich miejscach każda usterka może prowadzić do poważnych awarii, strat danych lub uszkodzenia kosztownych komponentów. Regularna kontrola skuteczności uziemienia i stanu technicznego całego systemu to nie tylko dobra praktyka – to obowiązek wynikający ze specyfiki pracy w środowisku wysokiego ryzyka.

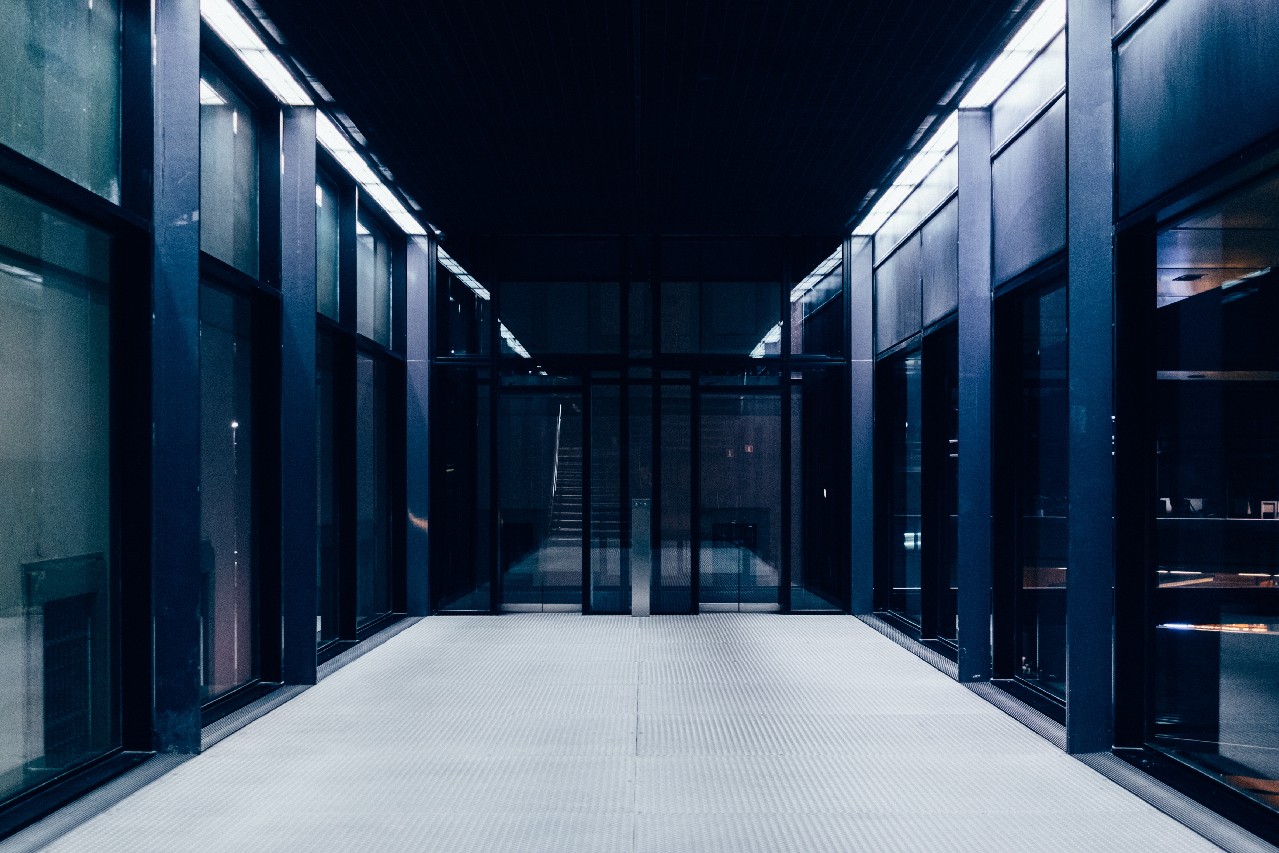

Szara płytka ESD to idealny wybór na podłogę w miejscach pracy, gdzie występuje duże ryzyko wyładowań.
TOP 4 błędy, które mogą unieszkodliwić Twoją podłogę ESD (nawet jeśli wszystko wygląda OK)
Wydaje się, że wszystko jest w porządku – wykładzina leży równo, taśmy są, przewody podłączone. A mimo to system nie działa tak, jak powinien. Dlaczego? Bo uziemienie podłogi ESD można łatwo „zepsuć” niewidocznymi błędami. Najczęstszy z nich to brak fizycznego połączenia taśmy z instalacją budynku – taśma może nawet być położona idealnie, ale jeśli nie została wyprowadzona i odpowiednio połączona, nie działa. Drugi problem to montaż na wilgotnym lub nierównym podłożu – nawet jeśli całość wygląda dobrze, przewodność może być zaburzona. Trzeci błąd to zbyt mała liczba punktów uziemiających na dużej powierzchni – 200 m² z jednym uziemieniem to proszenie się o kłopoty. I wreszcie czwarty – brak regularnych pomiarów. Wydaje się, że wszystko działa, ale z czasem rezystancja się zmienia, a Ty dowiadujesz się o tym dopiero wtedy, gdy coś się spali lub przestanie działać.
Uziemienie wykładziny antystatycznej to proces, który trzeba traktować jak system – złożony, powiązany i wymagający kontroli. Nawet najlepiej wyglądająca podłoga może być bezużyteczna, jeśli popełnisz któryś z tych błędów. Dlatego nie zostawiaj tego przypadkowi – bo w przypadku ESD, najmniejsze niedopatrzenie może kosztować naprawdę dużo.
Szukasz sprawdzonych rozwiązań do ochrony przed wyładowaniami elektrostatycznymi? W sklepie Travicom znajdziesz wysokiej jakości posadzki ESD oraz kompletne zestawy uziemiające, które zapewnią bezpieczeństwo Twojemu stanowisku pracy. Postaw na sprawdzone produkty i zadbaj o skuteczne uziemienie od podstaw.
