Podłogi ESD pod lupą – jak, czym i po co mierzyć posadzki antystatyczne?

Podłogi ESD to nie tylko techniczny detal, ale realna linia obrony przed szkodliwymi wyładowaniami elektrostatycznymi. Jeśli pracujesz w środowisku wrażliwym na ładunki statyczne, pomiary tych powierzchni to obowiązek, a nie formalność. W tym poradniku znajdziesz wszystko, co warto wiedzieć o pomiarach posadzki antystatycznej – od norm i metod po najczęstsze błędy i praktyczne wskazówki.

Dlaczego podłoga może być Twoim największym sojusznikiem… lub wrogiem? ESD w praktyce

Nie każda podłoga nadaje się do pracy w środowiskach narażonych na wyładowania elektrostatyczne. Jeśli działasz w przemyśle elektronicznym, farmaceutycznym albo w strefach zagrożonych wybuchem, odpowiednio dobrana i sprawdzona posadzka antystatyczna to absolutna podstawa bezpieczeństwa. Z pozoru może wydawać się, że to tylko detal – w końcu grunt to sprzęt, uziemienia, odzież ESD, prawda? No właśnie nie do końca. To właśnie podłoga ESD, jako największa powierzchnia robocza w kontakcie z człowiekiem i sprzętem, pełni kluczową rolę w kontrolowanym odprowadzaniu ładunków.

Pominięcie pomiarów lub ich wykonywanie „na oko” może skutkować naprawdę poważnymi konsekwencjami. Nie chodzi wyłącznie o uszkodzenie delikatnych podzespołów, ale też o zagrożenie pożarem lub wybuchem, jeśli masz do czynienia ze strefami Ex. Dlatego nie traktuj posadzki jako tła do działania – to aktywna część systemu ochrony ESD. A skoro tak, to musi być regularnie testowana i oceniana. Co ważne – nie tylko po położeniu, ale cyklicznie w trakcie eksploatacji, ponieważ jej właściwości mogą z czasem się zmieniać. I tu właśnie wchodzą w grę pomiary posadzki antystatycznej – temat ważniejszy, niż mogłoby się wydawać.

Zmierzyć, ale jak? Kompletny przewodnik po najważniejszych testach ESD, które musisz znać

Zabrzmi to może technicznie, ale każdy, kto ma na co dzień do czynienia z posadzkami ESD, powinien rozumieć różnice między poszczególnymi typami pomiarów. Nie chodzi tylko o „przyłożenie miernika i tyle”, bo różne metody badają zupełnie inne właściwości materiału. Najczęściej spotykany jest pomiar rezystancji podłogi do uziemienia, który mówi, czy powierzchnia skutecznie odprowadza ładunki do systemu ochrony przeciwporażeniowej. To kluczowe, bo bez tego nawet najlepsza wykładzina nie spełni swojej funkcji.

Kolejnym typem jest pomiar rezystancji powierzchniowej, który wykonuje się między dwoma punktami na tej samej płaszczyźnie. Taki test daje informację, jak dobrze dana powierzchnia „rozprasza” ładunki w swojej strukturze. Z kolei tzw. walking test to już zupełnie inna bajka – test dynamiczny, podczas którego ocenia się, ile napięcia gromadzi się na człowieku poruszającym się po podłodze. Test szczególnie istotny w praktyce, bo pokazuje realne zachowanie materiału podczas użytkowania, a nie tylko w teorii. Jest też test układu człowiek-obuwie-podłoga, który weryfikuje cały system ESD, nie tylko podłogę z osobna. Jak widać, pomiar pomiarowi nierówny – a każdy z nich dostarcza innych, potrzebnych informacji.

Te pomiary pozwalają w pełni określić odporność podłogi ESD na wyładowania elektrostatyczne, jej rzeczywistą skuteczność w praktyce oraz zgodność z obowiązującymi normami – a to właśnie te dane decydują, czy powierzchnia rzeczywiście zapewnia bezpieczeństwo, czy tylko je pozoruje.

Czego oczy nie widzą, to... pomiar pokaże. Jak błędy w ESD wychodzą w testach?

W teorii wszystko może wyglądać idealnie – masz profesjonalną podłogę ESD, odpowiednie obuwie i dobrze przygotowaną strefę roboczą. A mimo to pomiar pokazuje wynik niezgodny z normą. Jak to możliwe? W praktyce okazuje się, że nawet najmniejsze zaniedbania mogą znacząco zaniżyć skuteczność całego systemu. Jednym z najczęstszych problemów jest zabrudzenie powierzchni. Kurz, osady z detergentów, resztki środków czyszczących – to wszystko może zmienić właściwości powierzchni, szczególnie jeśli mamy do czynienia z posadzkami epoksydowymi, gdzie właściwości przewodzące zapewniają tylko cienkie włókna w żywicy.

Kolejną pułapką są niewłaściwe warunki podczas pomiarów – za wysoka wilgotność, zbyt niska temperatura, zbyt mały nacisk elektrody albo brak kalibracji urządzenia. Każdy z tych czynników może sprawić, że pomiar rezystancji podłogi będzie nie tylko niewiarygodny, ale wręcz całkowicie błędny. I choć często nie widać tego gołym okiem, to pomiary posadzki antystatycznej bezlitośnie wszystko pokażą – także to, czego nie dostrzeżesz bez specjalistycznego sprzętu. Dlatego nie warto zakładać, że „na pewno wszystko działa”, tylko bazować na twardych danych z pomiarów

Pokazuje tom jak ważne jest prawidłowe uziemienie podłogi ESD, które stanowi podstawę skutecznego odprowadzania ładunków elektrostatycznych i gwarantuje, że cały system ESD działa zgodnie z założeniami – nie tylko na papierze, ale przede wszystkim w praktyce..

Normy nie gryzą – czyli co mówią PN, EN i ANSI o pomiarach podłóg ESD?

Jeśli przerażają Cię oznaczenia typu PN-EN 61340-5-1 albo ANSI/ESD S7.1, to spokojnie – nie jesteś sam. Większość z nich faktycznie brzmi jak zaklęcia z podręcznika do elektrotechniki, ale w gruncie rzeczy chodzi o bardzo konkretne wymagania, które da się zrozumieć. Na przykład wspomniana PN-EN 61340-5-1 określa, że rezystancja do uziemienia dla podłóg w strefach EPA nie może przekraczać 1 × 10⁹ Ohm. A norma PN-IEC 61340-4-5 wprowadza pojęcie walking testu i reguluje sposób jego wykonywania. Brzmi skomplikowanie? Na pierwszy rzut oka może tak, ale kiedy wczytasz się głębiej, zobaczysz, że to po prostu instrukcja działania krok po kroku, która pozwala uniknąć błędów.

Dzięki normom wiesz nie tylko jak mierzyć, ale też jak interpretować wyniki – a to już ogromna pomoc w codziennej pracy. Co więcej, niektóre normy mają specjalne zapisy dla stref zagrożonych wybuchem, gdzie wymagania są znacznie bardziej restrykcyjne – i słusznie, bo margines błędu w takich miejscach musi być niemal zerowy. Jeśli więc planujesz samodzielnie wykonywać pomiary podłóg ESD lub współpracować z firmą zewnętrzną, znajomość norm pomoże Ci zrozumieć, czego wymagać i na co zwracać uwagę.

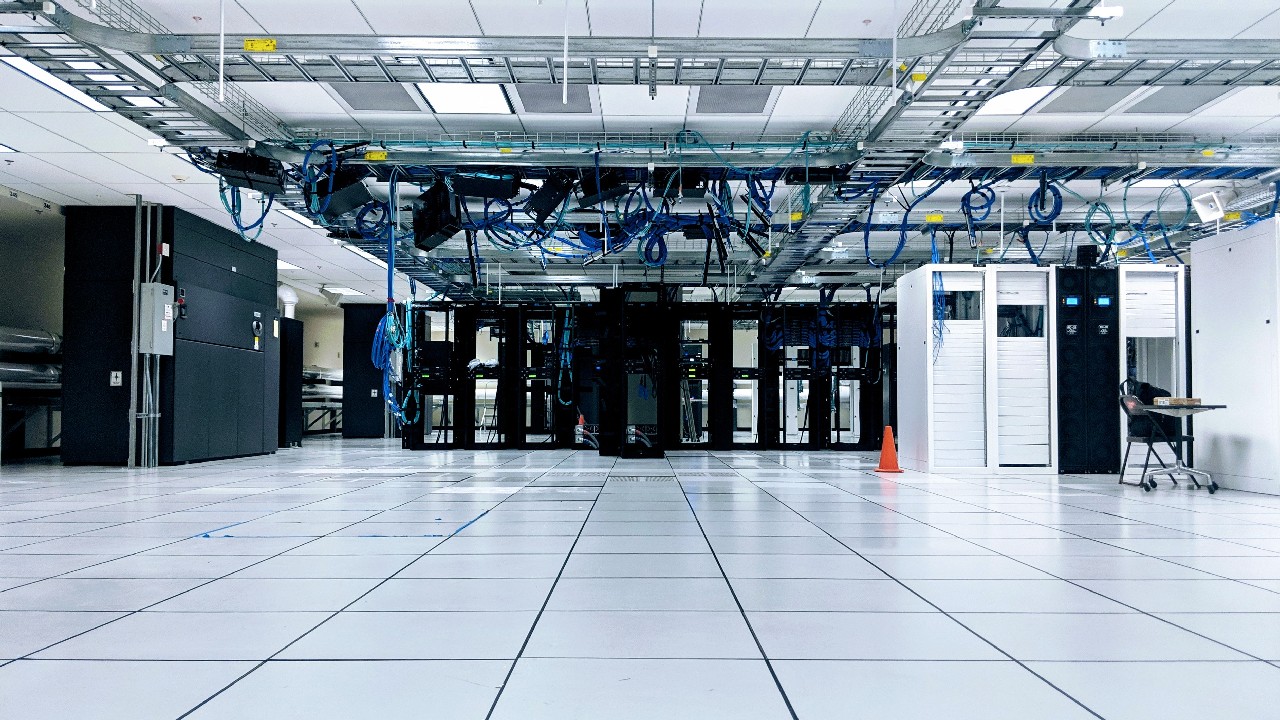

Szczególną uwagę warto zwrócić na podłogi do serwerowni, data center oraz posadzki ESD do warsztatów samochodów elektrycznych, gdzie zagrożenia związane z elektrostatyką są wyjątkowo wysokie. W takich przestrzeniach nawet niewielkie odstępstwa od norm mogą prowadzić do awarii sprzętu, utraty danych lub uszkodzeń komponentów elektronicznych. Dlatego to właśnie w tych miejscach kontrola rezystancji podłogi i zgodność z normami ESD powinny być traktowane priorytetowo – zarówno na etapie odbioru, jak i podczas regularnych przeglądów.

Od strefy EPA po strefę Ex – jak pomiary podłóg ESD ratują życie (i sprzęt)?

To nie przesada – w odpowiednich warunkach nawet niewielki ładunek elektrostatyczny może prowadzić do uszkodzenia czułych układów elektronicznych, a w skrajnych przypadkach – do zapłonu i wybuchu. Właśnie dlatego pomiary podłóg ESD są obowiązkowe w określonych strefach przemysłowych. W strefie EPA, czyli obszarze chronionym przed wyładowaniami elektrostatycznymi, chodzi przede wszystkim o zabezpieczenie urządzeń. Natomiast w strefach Ex, gdzie obecne są palne gazy, pyły lub ciecze, gra toczy się o bezpieczeństwo ludzi i całej infrastruktury.

W takich miejscach nie wystarczy ogólne „działa” – trzeba mieć twarde dane: czy rezystancja upływu nie przekracza 1 MΩ, czy napięcie generowane podczas chodzenia pozostaje poniżej 100V, i czy cały system człowiek–obuwie–podłoga działa prawidłowo. Każde odstępstwo od normy może być krytyczne. I co ważne – skuteczność systemu ESD może się zmieniać z czasem, dlatego pomiary należy powtarzać regularnie. Dla stref Ex zaleca się testy co najmniej raz w roku, a czasem nawet częściej, jeśli warunki pracy są szczególnie wymagające. Wniosek? Te pomiary to nie biurokracja – to realna ochrona zdrowia, życia i technologii.

Płytka ESD FORTELOCK - GRAPHITE - Posadzka Przewodząca Ładunki Elektrostatyczne

Zlecić czy zrobić samemu? Co musisz wiedzieć, zanim zabierzesz się za pomiar ESD

Z jednej strony pomiary ESD wydają się proste – wystarczy mieć miernik, elektrodę i znać kilka parametrów. Ale jeśli myślisz o samodzielnym działaniu, warto najpierw zadać sobie kilka ważnych pytań. Po pierwsze – czy masz dostęp do odpowiedniego sprzętu, który został skalibrowany i spełnia wymagania norm? Popularny miernik z marketu może nie wystarczyć. Profesjonalne urządzenia, jak METRISO 3000, to sprzęt wysokiej klasy, który potrafi mierzyć nawet bardzo wysokie rezystancje z odpowiednią precyzją. Warto też już na etapie układania podłogi ESD zwracać uwagę na szczegóły, takie jak jakość połączeń, sposób uziemienia czy zgodność z zaleceniami producenta – to właśnie te detale decydują o późniejszej skuteczności i bezproblemowej eksploatacji systemu.

Po drugie – liczy się znajomość procedur i warunków pomiaru. Niewłaściwe rozmieszczenie punktów, zbyt mały docisk elektrody, pomiar na zabrudzonej powierzchni albo brak dokumentacji – wszystko to może spowodować, że wynik będzie bezużyteczny. Jeśli nie masz doświadczenia w pomiarach posadzki antystatycznej, lepiej zlecić to wyspecjalizowanej firmie. W zamian dostajesz profesjonalny raport, interpretację wyników i zalecenia, które możesz wdrożyć w razie niezgodności. Ale jeśli chcesz robić to samodzielnie – pamiętaj, że to nie tylko technika, ale też odpowiedzialność. Bo wynik pomiaru to coś więcej niż cyfra na ekranie – to dowód na to, czy podłoga ESD naprawdę chroni, czy tylko na to wygląda.
